Dolphitech的旗舰超声波技术平台dolphicam2是对超声波进行10多年专门研究的结果，是体积无损检测的标准。dolphicam2能够对多种材料类型（包括复合材料、金属和多种材料）进行高分辨率成像和精确测量。通过一个简单、快速部署、用户友好的系统，所有经验级别的技术人员都可以实时生成材料的分析就绪图像，以便快速决策。
Dolphitech 使用二维矩阵阵列架构生产具有 16,384 个元件和 32x32mm 有效孔径的换能器模块 (TRM)。这是使用 128 个发射电极实现的，这些发射电极位于 128 个接收电极之间，每个交叉点形成一个间距为 0.25 毫米的独立元件。这提供了数据捕获和分辨率，当与我们从 0.7MHz 到 10MHz 的频率范围相结合时，使您能够检查各种材料。

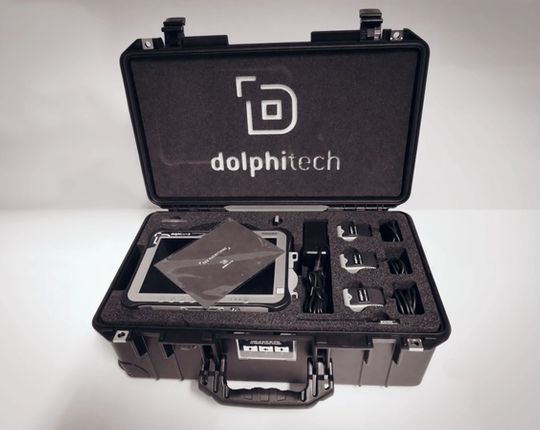

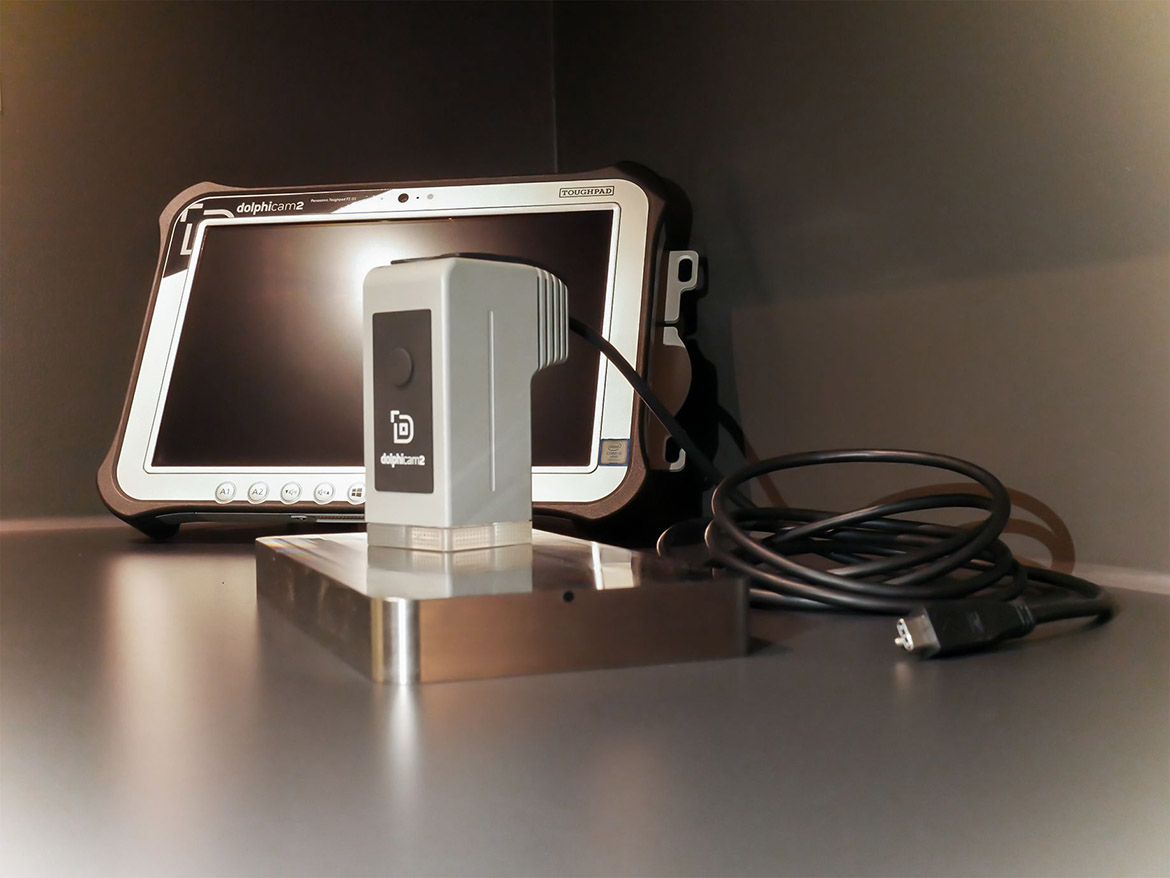

盒子里有什么东西？ Dolphicam2带有一个定制的 Pelicase，带有选定的 TRM(s)、一个连接的黑盒和一个 Panasonic Toughpad。TRM 不仅包括传感器本身，还包括模数转换 (ADC) 电子设备。这意味着它通过一根简单的 USB-C 电缆连接到 Black Box，不再需要笨重的多针电缆和插头。Black Box 本身是系统的核心，在连接到运行和显示软件的 Toughpad 的同时驱动 TRM。Black Box 和 Toughpad 由坚固的框架连接，整个系统经过加固以承受日常现场使用。

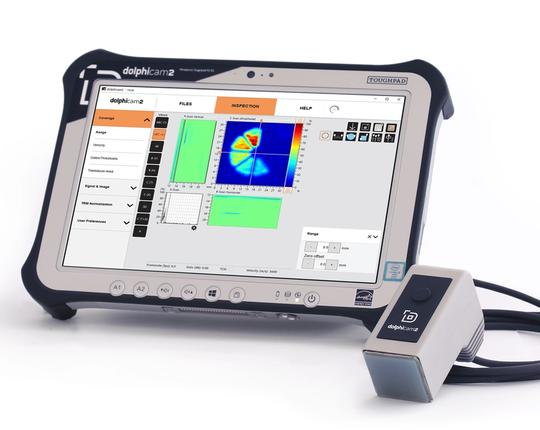

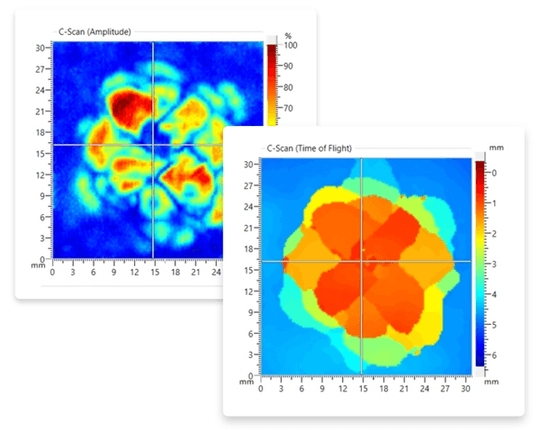

屏幕上有什么？dolphicam2软件在 NDT 软件包中是翘楚，从头开始设计以补充平台的成像功能。超声图像不仅使用传统的信号振幅显示，而且还作为飞行时间显示，打开了即时、颜色编码的厚度映射的世界。实时 3D 视图进一步帮助了这一点，它可以立即增强可视化效果，并且非专业人员也可以轻松解读。为了获得最高的图像质量，我们还提供全聚焦法 (TFM) 重建，在采集过程中以及之前采集的全矩阵捕获 (FMC) 数据文件中都可以访问 TFM 图像。
Matrix Through Transmission Ultrasound ( MxTTU™ ) 是可以提供 C 扫描结论性和简化 MxTTU™ 评估的便携式实用设备。这意味着您可以在易于使用、灵活的手持设备中实现传统方法的深入、高质量诊断。

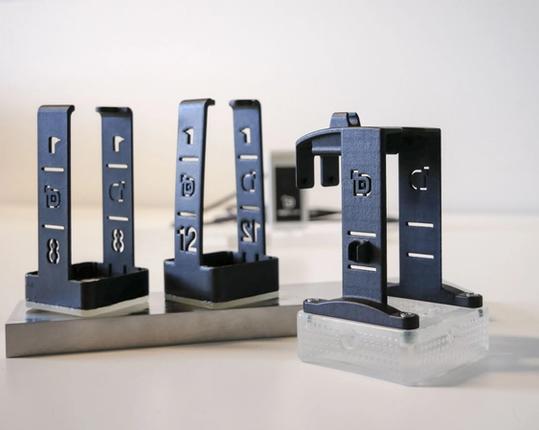

声音是如何进入我的资产的？每个频率 TRM 都标配一条延迟线，该延迟线已被选择以匹配换能器的声学特性。其中包括 Rexolite、Aqualene 和 Aqualink 材料，以及 8-12 毫米之间的延迟线厚度选项。为了提高灵活性，您可以选择不带延迟线的 TRM，因为我们提供一系列可更换型号。还提供多种可拆卸管靴，以匹配不同直径的管道；带有灌水口的鞋子，甚至还有水箱延迟线模型。

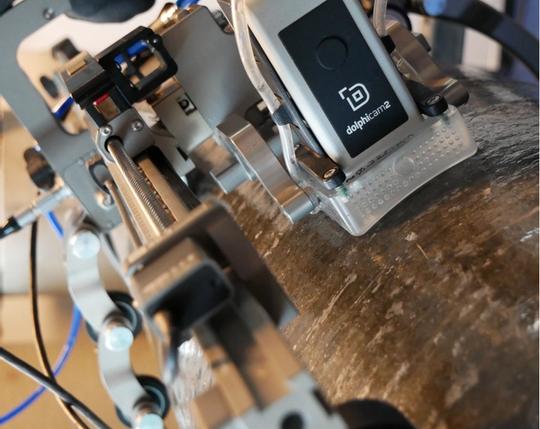

我们的自动扫描系统可重复提供准确无误的详细结果和更高的检测率。它还消除了反复试验，减少了主观解释的需要，为您提供了可靠的数据。不仅如此，您还可以获得更大的灵活性，因为系统可以跨多个角度和方向扫描简单和复杂的结构。
我如何扫描？dolphicam2提供范围广泛的扫描选项。最简单的是手动拼接，用户在矩形区域上按顺序移动 TRM，并在每个网格点收集图像。这非常适合在不需要任何外围设备的情况下快速收集预定义区域的数据。为了提高精度，我们提供了Grid Tool，这是一种带有索引位置的双轴机械定位设备，可实现可靠、准确的缝合。为了更快地收集数据，我们有Rapid Mapper，这是一种双轴编码扫描仪，它提供了在表面上进行编码徒手扫描的选项。最后，dolphicam2软件与各种OEM 车轮编码器兼容，扫描仪、爬虫和机器人，使用户能够使用最适合他们需要的任何扫描设备。
学习曲线是什么？拥有 16,384 个元素，您可能会认为dolphicam2的力量难以驾驭。通过精心设计的用户界面，这与事实相去甚远。系统本身负责繁重的工作，让操作员专注于生成的数据。dolphicam2 可以在 60 秒内完成设置，没有专业 NDT 知识的新用户可以在数小时内启动和扫描。为了帮助用户充分利用他们的系统，dolphitech 举办了一系列培训课程，这些课程是根据用户的检测需求和先前的 NDT 知识量身定制的。

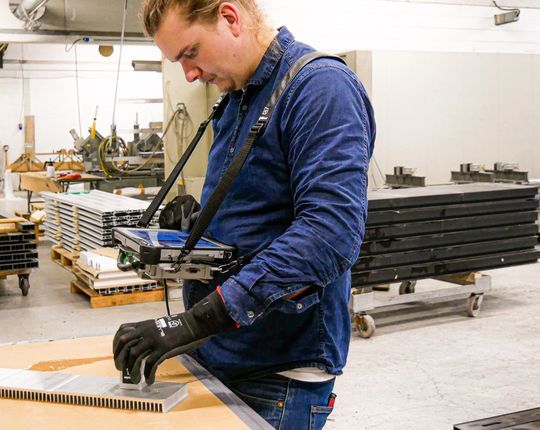

现场表现如何？整个系统的重量仅为 3 公斤，dolphicam2便于携带。结合 5-6 小时的连续使用电池寿命，这使其非常适合现场生活。有用的功能包括集成颈带、角缓冲器、插头保护罩和 IP66 防护等级。所有这些以及 -20 至 +50°C 的工作温度范围意味着 dolphicam2可以在室内和室外工业环境中进行日常使用。
